プラズマ処理受託加工メーカーのMSR株式会社はフィルムと金属箔の親水化処理、表面洗浄処理で世界一を目指します。このページでは接着力改善とプラズマの特徴を説明しています



接着、密着改善に親水化(濡れ性)は大きく関係します。


親水化と励起状態

なんで親水化にこだわるの?


まずは親水化を調べてみますと こうあります。

「親水化とは、材料の表面に水がなじみやすくなる現象です。普通の材料の表面に水を垂らすと、表面張力により水滴になりますが

この水滴をあらゆる工法で馴染ませる処理を親水化」 とあります。

親水化→極性官能状態

極性官能状態にある時は、表面の分子自体が極性、つまり官能状態にありますのでOやHを取り込みたい状態になると言えます。それが親水化→極性官能状態→高エネルギーと言えますので

密着においての目安としては一番良いのです。







処理方法

どうやって計るのかといいますと 一般的に濡れ性能を計る濡れ試薬というのが販売されていますが、
濡れ試薬では測りきれない数値になるので純水の接触角で確認します。

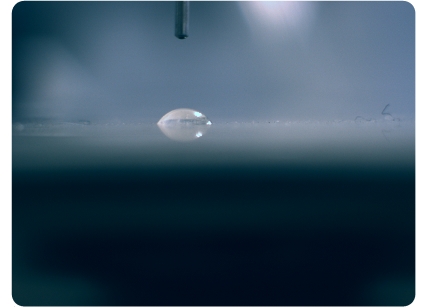

図のとおり、通常 材料の表面の 接触角 度はこのとおりです。

接触角 が大きいと言う事は 材料になじみ難い
つまりは相手側の材料とも馴染まないということになり
接着に大きく作用します。これらを親水化(濡れ性改善)と呼びます。

◎◎◎◎◎◎












 ←プラズマ処理で
   濡れ性改善
    ↓  ↓

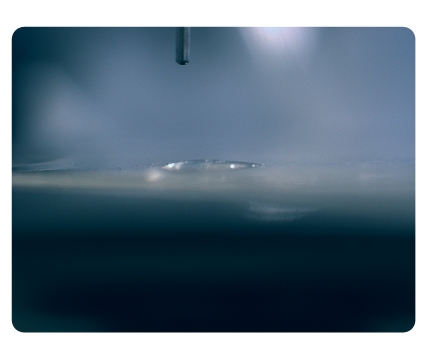

プラズマ処理をすると図のとおり、変化し始めます。
接触角が低くなり濡れ性が改善されています(親水化)。  LinkIcon 接触角については

1回で変化するものは比較的イージーで数回処理したりパワーを上げたり、混合活性ガスを投入したりとその材料に合った処理方法を探究します。

A4サイズならいつでも無料! でサンプル致しますので
◎◎mmaru ◎◎ LinkIcon お気軽に稲岡まで問い合わせください。

◎金属箔 から 樹脂フィルム・繊維を
  大気圧・窒素ガス・アルゴンガス・ヘリウムガス
  混合ガス・低真空まで
  材種を問わず業務委託・受託でのプラズマ処理はお任せください

他の技術と絡める LinkIcon




密着は基にあり!

次の工程としてコーティングやラミネート、プレスなどがありますが
先ず最初の取っ掛かりである素材表面を改質して次工程へ
最高な状態で引き継ぐことが最も大事だと考えます。
未来素材のお手伝い! プラズマ処理でいろいろと革新!
プラズマ処で出来ること

フィルム表面処理
金属箔の油膜洗浄と密着向上
粉体粉末の改質


[実績]
 アルミ箔
銅箔
ポリイミド
ポリエステル
ポリプロピレン
フッ素
ゴム
シリカ
アルミナ
シリコン
セラミック
PVC


素材には、そのものにしかない特徴があります。
そして異種素材の結合、融合によりこれまで生きる上で便利で必要な新素材を積層技術によりまかなわれてきました。ここにきて、地球存続の危機を訴え始められたことにより地球に悪いと言われる悪玉物質の使用制限が始まっています。でも悪玉と言われる物質が素材通しの融合の助けを多くしてきました。

悪玉物質が使用出来ない今、結びあうことが出来ないといわれている素晴らしい機能を持つ材料がMSRには持ち込まれてきます。

MSRプラズマが地球の為、未来の為 やさしい技術として今日も活躍しています。

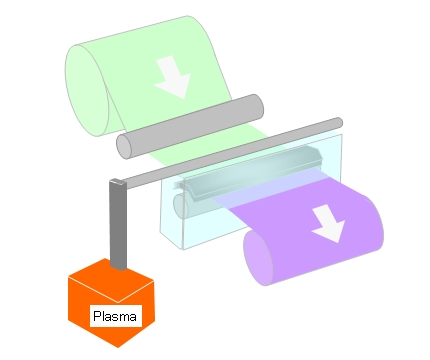

広幅2600mm シートからロール そして粉体粉末まで、
クリーンルーム環境 200種を超える条件でベストを見出します


MSRプラズマの特徴
高い密着効果
微細な多孔処理
干渉模様 を消すことが可能
nano オーダーの凹凸 を付ける
表面洗浄 が可能 LinkIcon
粉体粉末・立体まで対応


 環境に重点:地球にやさしいMSRのプラズマ処理




環境にいい1

・接着剤からRoHS指令にある有害物質を外しつつも高い密着力を得れる


環境にいい2

・複合材からモノマテリアル化が可能に


 環境にいい3

・有機溶剤を使用する必要がなくなった


 環境にいい4

・密着改善で材料構成見直しが可能に


MSRプラズマ処理とは

ケミカルとメカニカルの両方から表面を改質

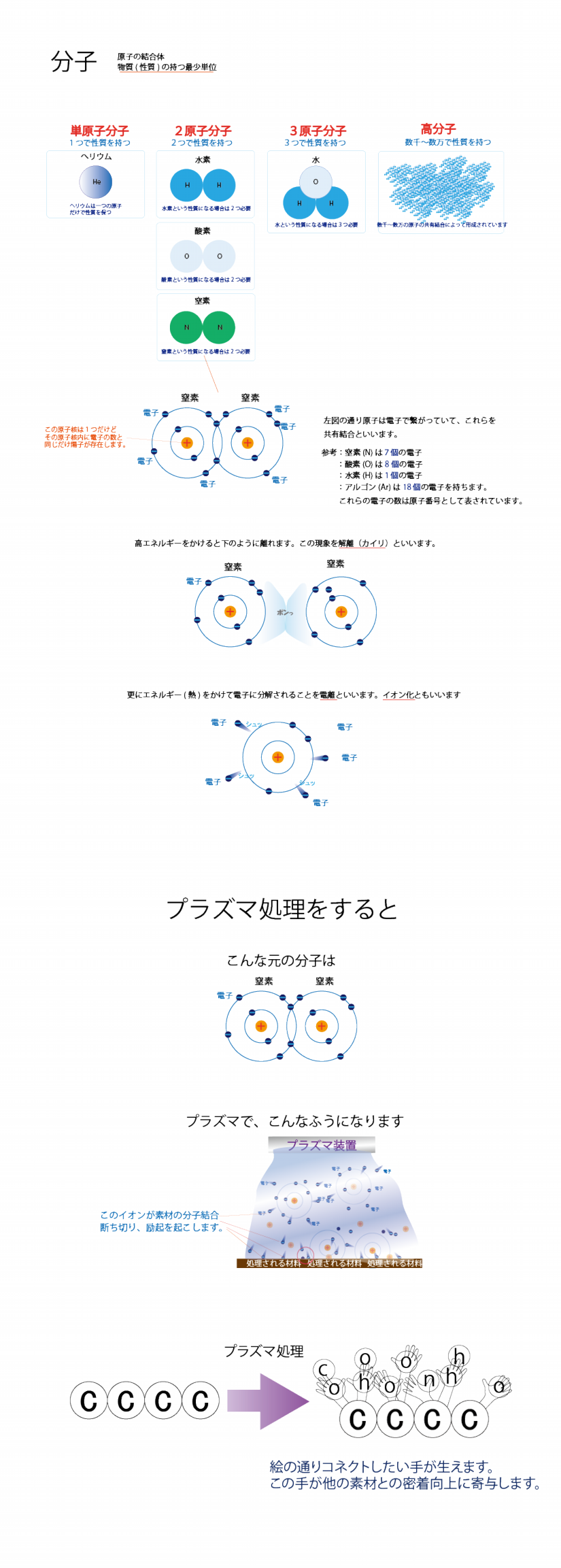

プラズマ表面処理とはプラス電極とマイナス電極間に高周波電源をつかい その空間温度を上昇させることにより気体の分子を解離して原子化、さらに上昇して原子核の周りを回っていた電子が原子から離れてイオンが発生します。その電子とイオンがターゲット材に衝突することで結合を切り接着しやすい 官能基をつくったり材料表面に ラジカルが生成され分子間接合しやすい状態に変化します。

これらとは別に アンカー効果においても酸素エネルギーによって表面はナノレベルで粗面化されます。


コロナ処理をご存知なら 100倍くらいの高い密度で処理ができます。
ライフタイムのおいてはコロナ処理の約4倍(MSRテスト)



これまでの実績いろいろ

     クリックすると拡大します↑



実績いろいろやってきました)

PE(ポリエチレン)
PP(ポリプロピレン)
PI(ポリイミド)
PC(ポリカーボネート)
PMMA(アクリル)
COP(シクロオレフィンポリマー)
COC(シクロオレフィンコポリマー)
FE(フッ素)





AL(アルミ箔)
CU(銅箔)
NI(ニッケル箔)
グラファイト
亜鉛箔
モリブレン箔

繊維
膜

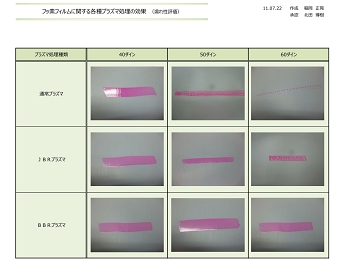

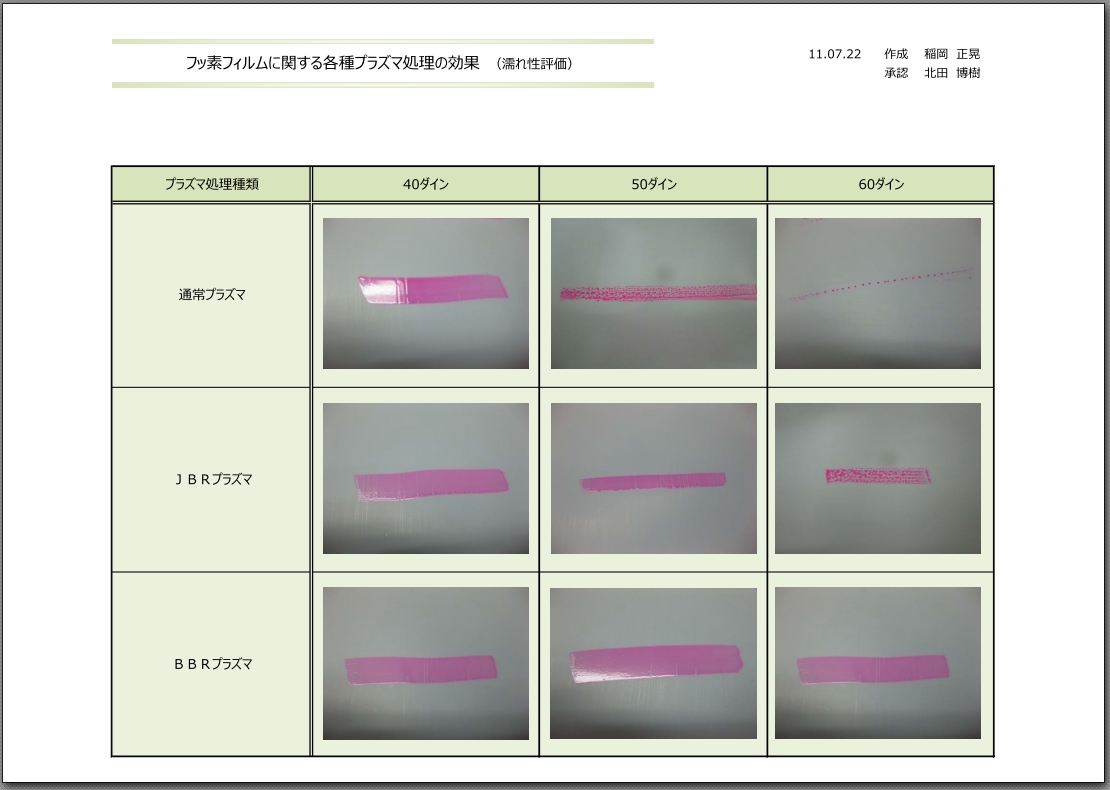

■フッ素フィルムに関して高い実績あり

2フッ化フッ素樹脂に関して高い密着性能を引き出すMSRプラズマ


主なフッ素フィルム

PTFE  4フッ化エチレン樹脂
ETFE  旭硝子が開発した丁度良い熱可塑性フッ素樹脂

各種 フッ素フィルム
PTFE=ポリテトラフルオロエチレン(4フッ化)
ETFE=テトラフルオロエチレン・エチレン共重合体
PFA=テトラフルオロエチレン・パーフルオロアルキルビニルエーテル共重合体
FEP=テトラフルオロエチレン・ヘキサフルオロプロピレン共重合体(4.6フッ化)
PVDF=ポリビニリデンフルオライド(2フッ化)

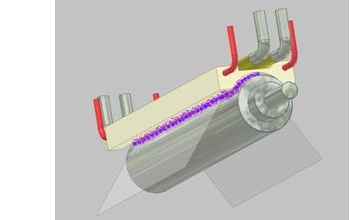

  MSRの3強プラズマ

  クリックで拡大します。











材質によりどうしても接着しにくい、または接着材と合わないなど
貼り合せの要求は新機能材料が登場する毎に多くの技術者を悩ませます。
それにより有害な接着材を作らざるをえない場合は多くありましたが

◎このスーパープラズマが問題を解決して加速させます。


A4サイズならいつでも無料! でサンプル致しますので

◎◎mmaru ◎◎ お気軽に稲岡まで問い合わせください。 LinkIcon


◎金属箔 から 樹脂フィルムを
   大気圧・窒素ガス・アルゴンガス・ヘリウムガス・
   混合ガス・低真空まで 材種や方法を問わず
   受託加工 処理が可能です。

難接着材料の密着向上
インクの密着向上
洗浄


★接着力アップ! 他にもあります LinkIcon
他の技術と絡める LinkIcon

でも、接触角より何より大事なのは材料や塗材の性質から相性を見極める実績力なんです。


親水化・濡れ性改善
MSRプラズマの強み
プラズマ洗浄
無料サンプル
素材革命
ダイン数調整
密着・接着力アップ
有効期間
プラズマいろいろ
接合
プラズマラミネート
コロナ処理、プラズマ処理違い

味見システム」でベストな処理を最速最短!


ご存知に方も多いかも知れませんが、プラズマ表面処理は単に強く処理する
だけとは違います。 その貼り合わせ基材 接着材 インキにより処理力を調整する必要があります。

まずは10種類の味見システムから最もマッチした条件を探して御社の
「あっ できた!」をアシストします。

  味見システムはすべて無料!
