密着改善、親水化をMSRプラズマ処理で

フィルム、金属箔、粉体の親水化で何を得る?

素材の可能性を広げるのはプラズマ処理といって言い過ぎではない。
複合化、多層化、水性化、モノマテリアル化。この10年間と言い切っても良いと思いますが文明は急ぎ過ぎるぐらいに進化しています。いまや化石燃料を使用することが悪とされ、再生可能エネルギーというキーワードに基づいて様々な機能性はさらに深まります。我々の業界でもフィルムの複合からフィルム+コーティングへ、またはその逆でフィルムコーティングからフィルム複合へ。その背景にはリサイクル、廃棄、バイオマスプラスチックや生分解プラスチックへの推移が見られます。フィルムと金属箔以外の粉末粉体においても油性から水性へ。ここでも脱炭素や温暖化、毒性など機能材料は地球に優しい素材へと様変わりしている途中です。

プラズマ処理してみましょう


「親水化とは、材料の表面に水がなじみやすくなる現象です。普通の材料の表面に水を垂らすと、表面張力により水滴になりますがこの水滴をあらゆる工法で馴染ませる処理を親水化」とあります。MSRではプラズマ処理を使った親水化、密着改善を得意としています。

どうやって計るのかといいますと 一般的に濡れ性能を計る濡れ試薬というのが販売されていますが、 濡れ試薬では測りきれない数値になるので純水の接触角で確認します。
接触角 プラズマで
   絵のとおり、通常 材料の表面の 接触角 度はこのとおりです。

接触角 が大きいと言う事は 材料になじみ難い つまりは相手側の材料とも馴染まないということになり 接着に大きく作用します。これらを親水化と呼びます。

◎◎◎◎◎◎


プラズマ処理







プラズマ後の接触角

プラズマ処理をすると図のとおり、変化し始めます。
接触角が低い→親水化。  LinkIcon 接触角については
1回で変化するものは比較的イージーで数回処理したりパワーを上げたり、混合活性ガスを投入したりとその材料に合った処理方法を探究します。
A4サイズならいつでも無料!でサンプル致しますのでお気軽にお申し付けください。
味見試作


◎mmaru ◎◎

◎金属箔、フィルムを混合ガスを活用したプラズマ処理で材種を問わず、表面処理、密着改善の受託はお任せください。

  ’’接触角を自在に調整可能です’’ つまり塗りやすくしたり、貼りやすくすることが可能です。密着力をコントロール。
プラズマ処理とは高圧電源を用いて、電極と呼ばれるロッドから出るプラズマビームで材料表面の分子を解離、励起させる事により 素材自体を官能状態にさせて表面改質(特には密着向上)を行う画期的な技術です。
プラズマ処理で表面を官能状態に





未来素材のお手伝い! プラズマ処理で革新!

プラズマ処で出来ること アルミ箔、金属箔の洗浄と密着の同時処理 粉体、粉末を親水化、分散化するプラズマ処理 フッ素フィルムの密着改善をプラズマ処理で


[実績]

銅箔
ポリイミド
ポリエステル
ポリプロピレン
フッ素
ゴム
シリカ
アルミナ
シリコン
セラミック
ガラス
PVC


フィルム、シートは
ダイレクト方式で強烈に素材表面を改質していきます
最薄6μ
最大幅2600㎜
ロールtoロール

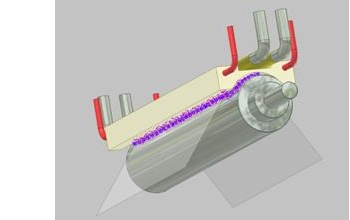

プラズマ処理 メカニズム


親水化と励起状態


なんで親水化にこだわるの?
まずは親水化を調べてみますと こうあります。
「親水化とは、材料の表面に水がなじみやすくなる現象です。普通の材料の表面に水を垂らすと、表面張力により水滴になりますが、この水滴をあらゆる工法で馴染ませる処理を親水化」 とあります。

親水化→極性官能状態

極性官能状態にある時は、表面の分子自体が極性、つまり官能状態にありますのでOやHを取り込みたい状態になると言えます。それが親水化→極性官能状態→高エネルギーと言えますので密着においての目安としては一番良いのです。



どうやって計るの?見るの?

一般的に濡れ性能を計る濡れ試薬というのが販売されていますが、
濡れ試薬では測りきれない数値になるので純水の接触角で確認します。

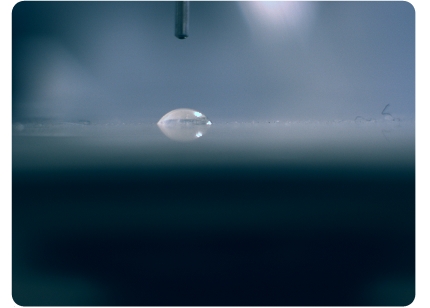

プラズマ処理前の接触角


画像のとおり、通常 材料の表面の 接触角 度はこのとおりです。

接触角 が大きいと言う事は 材料になじみ難い つまりは相手側の材料とも馴染まないということになり 接着に大きく作用します。これらを親水化と呼びます。






プラズマ処理で親水化


MSRプラズマ処理親水化で
↓ ↓

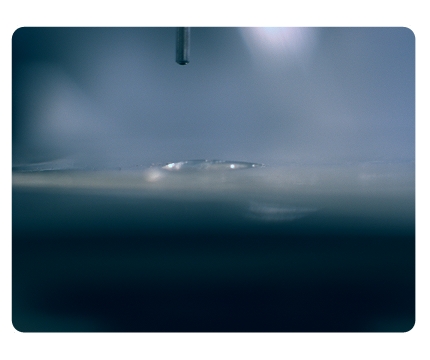

プラズマ処理後の接触角


プラズマ処理をすると画像のとおり、変化し始めます。
接触角が低い→親水化。  LinkIcon 接触角については

1回で変化するものは比較的イージーで数回処理したりパワーを上げたり、混合活性ガスを投入したりとその材料に合った処理方法を探究します。

A4サイズならいつでも無料! でサンプル致しますので
◎◎mmaru ◎◎

◎金属箔 から 樹脂フィルムを
大気圧・窒素ガス・アルゴンガス・ヘリウムガス・ 混合ガスまで
材種を問わず業務委託・受託でのプラズマ処理はお任せください







実績


この10年間、プラズマの改質力で喜ばれた素材実績

■プラスチックス

ポリイミド
ETFE
PTFE
PI(ポリイミドフィルム)
PP
PET
COP
TAC
PMMA(アクリル)
多孔質、多孔膜
メッシュ
不織布


組紐









■金属箔


アルミ箔
銅箔
ニッケル箔
亜鉛箔
モリブデン箔
ワイヤー



■フィルム、金属に限らず全ての材質に処理が可能です







広幅2600mm シートからロール そして粉体粉末まで、
クリーンルーム環境 200種を超える条件でベストを見出します

素材には、そのものにしかない特徴があります。

そして異種素材の結合、融合によりこれまで生きる上で便利で必要な新素材を積層技術によりまかなわれてきました。
ここにきて、地球存続の危機を訴え始められたことにより地球に悪いと言われる悪玉物質の使用制限が始まっています。
でも悪玉と言われる物質が素材通しの融合の助けを多くしてきました。

悪玉物質が使用出来ない今、結びあうことが出来ないといわれている素晴らしい機能を持つ材料がMSRには持ち込まれてきます。

MSRプラズマが地球の為、未来の為 やさしい技術として今日も活躍しています。
























フッ素粉体の改質(親水化)

COP
PMMA
PC
PET
PP
PP
PI
PI
PS
PS
ETFE
TAC
AL
Ny
PTFE
Siシリコンゴム
グラファイト


MSRプラズマの特徴
高い密着効果
微細な多孔処理
干渉模様 を消すことが可能
nano オーダーの凹凸
表面洗浄 が可能 LinkIcon
粉体粉末・立体まで対応


 環境に重点:地球にやさしいMSRのプラズマ処理




環境にいい1

・接着剤からRoHS指令にある有害物質を外しつつも高い密着力を得れる


環境にいい2

・複合材からモノマテリアル化が可能に


 環境にいい3

・有機溶剤を使用する必要がなくなった


 環境にいい4

・密着改善で材料構成見直しが可能に


MSRプラズマ表面処理とは

ケミカルとメカニカルの両方から表面を改質

プラズマ表面処理とはプラス電極とマイナス電極間に高周波電源をつかい その空間温度を上昇させることにより気体の分子を解離して原子化、さらに上昇して原子核の周りを回っていた電子が原子から離れてイオンが発生します。その電子とイオンがターゲット材に衝突することで結合を切り接着しやすい 官能基をつくったり材料表面に ラジカルが生成され分子間接合しやすい状態に変化します。

これらとは別に アンカー効果においても酸素エネルギーによって表面はナノレベルで粗面化されます。


コロナ処理をご存知なら 100倍くらいの高い密度で処理ができます。
ライフタイムのおいてはコロナ処理の約4倍(MSRテスト)



これまでの実績いろいろ

     クリックすると拡大します↑



実績いろいろやってきました)
PE(ポリエチレン)
PP(ポリプロピレン)
PI(ポリイミド)
PC(ポリカーボネート)
PMMA(アクリル)
COP(シクロオレフィンポリマー)
COC(シクロオレフィンコポリマー)
FE(フッ素)





AL(アルミ箔)
CU(銅箔)
NI(ニッケル箔)
グラファイト
亜鉛箔
モリブレン箔

繊維
膜


 ■フッ素フィルムに実績


2フッ化フッ素樹脂に関して高い密着性能を引き出すMSRプラズマ


主なフッ素フィルム

PTFE  4フッ化エチレン樹脂
ETFE  旭硝子が開発した丁度良い熱可塑性フッ素樹脂

各種 フッ素フィルム
PTFE=ポリテトラフルオロエチレン(4フッ化)
ETFE=テトラフルオロエチレン・エチレン共重合体
PFA=テトラフルオロエチレン・パーフルオロアルキルビニルエーテル共重合体
FEP=テトラフルオロエチレン・ヘキサフルオロプロピレン共重合体(4.6フッ化)
PVDF=ポリビニリデンフルオライド(2フッ化)



MSRの3強プラズマ
プラズマ処理の効果表

プラズマ処理 図解説明


材質によりどうしても接着しにくい、または接着材と合わないなど貼り合せの要求は新機能材料が登場する毎に多くの技術者を悩ませます。それゆえ有害な接着材を作らざるをえない場合も多くありましたが

◎このプラズマが問題を解決して加速させます。


A4サイズならいつでも無料!でサンプル致しますのでお気軽に問い合わせください。 LinkIcon


◎金属箔 から 樹脂フィルムを大気圧・窒素ガス・アルゴンガス・ヘリウムガス・混合ガス・低真空まで材種や方法を問わず受託加工処理が可能です。

難接着材料の密着向上
インクの密着向上
洗浄




でも、接触角より何より大事なのは材料や塗材の性質から相性を見極める実績力なんです。
